紫外激光切割机主要的技术参数有哪些方面?

文章出处:公司动态 责任编辑:东莞市雄冠激光设备有限公司 发表时间:2022-04-08
  ​紫外激光切割机可对柔性线路板和有机覆盖膜进行精密切割而无需特别的压力和模具固定。采用振镜扫描和直线电机两维工作台联合运动方式,不因形状复杂、路径曲折而增加加工难度;MicroVector设备采用矢量描述激光走行的路径,更为光滑。

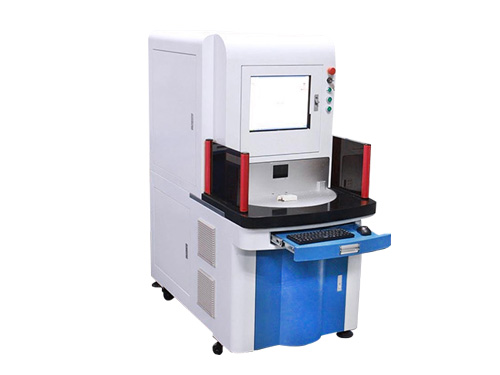

紫外激光切割机
这样的激光系统切割出的覆盖膜轮廓边缘齐整圆顺、光滑无毛刺、无溢胶。采用模具等机加工方式开窗难免的窗口附近会有冲型后的毛刺和溢胶,这种毛刺和溢胶在经贴合压合上焊盘后是很难去除的,会直接影响其后的镀层质量。那么,紫外激光切割机主要的技术参数有哪些方面?

激光器:固态激光器

激光物质:Nd:YVO4

激光波长:355nm

额定功率:7W@25KHz

直线电机工作台定位精度:+/-2μm

直线电机工作台重复精度:+/-1μm

直线电机工作台有效行程:304mmх400mm

CCD自动定位精度:7μm

振镜工作幅面:40mmх40mm

振镜重复精度:+/-2μm

数据文件:Gerber标准格式,DXF,PLT

切割厚度:1mm6层板

切割线宽:30um

切割速度:200mm/s
